11kw防爆電機用多大電纜?電纜負荷載流是多少?

文/ 發布于2020-07-02 瀏覽次數：6330

11kw防爆電機用多大電纜呢?一般來說使用11kw防爆電機應該搭載4平方的銅電纜來配合使用。電纜的負荷載流和電纜的長度有一定的關系,電纜的長度越長,需要搭載的電纜也就越粗。

11kw防爆電機用多大電纜

1.一般來說額定功率為11Kw 的三相電動機,其額定電流大約 22A 。為滿足使用需求,可以使用4平方的電纜線,安全電流為 25A ,基本符合電機的使用功率。

(1)電機電纜的電流I=P/(1.732Ucosφ)=11/(1.732X0.38x0.75)=22A(用標準三相市電電壓計算,cosφ是負載功率因數,一般電動機取0.75 )。

(2)這時每平方銅線能承受的額定電流是6A,因此銅線的平方數=22/6=4平方。

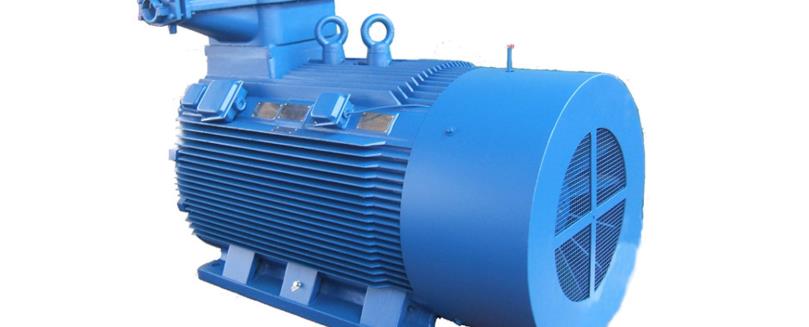

防爆電機

(3)工程上用的銅導線,以截面積(平方毫米)區分其規格有：(1.5;2.5;4;6;10;16;25;35;50;70;95;120;150;185)等。

2.11kw防爆電機選用4平方的銅線就可以滿足使用需求了。另外如果11kw防爆電機要使用鋁線電纜,實際搭載的鋁線電纜一般需要比銅線選大一個等級,要可選用6平方的鋁線電纜。

3.11kw防爆電機電纜的選擇還與電纜長度、線路敷設形式以及電纜的使用環境溫度有關。

4.如果11kw防爆電機使用的電纜較長,大于50米,有穿管埋地敷設,且環境溫度較高,應選6平方的銅線電纜才安全。如果用鋁線電纜,應選10平方電纜。

5.380v電機一般按一千瓦兩安計算電流。11kw防爆電機就是22A計算,最好保留相對的余量按25A算,再按導線安全載流量10下5;100上2; 16、25 四;35、50 三;70、95 兩倍半。這樣算的話,用6平方乘以5等于30安培,所以需要使用六平方的線。

6.12KW的電機額定電壓為380伏,額定電流在19A左右,使用電源線截面積是6平方的銅芯電纜就可以了 ;同樣配置也可以滿足11kw防爆電機的使用。

1.各種導體的截止容量(安全用電)通常可在手冊中找到。但是通過使用簡潔的公式和一些簡單的心理計算,你可以不用查表直接計算。

2.導線的截面積與導線的截面積有關,還與導線的材質(鋁或銅)、型號(絕緣線或裸電線等)、敷設方式(明敷或管道敷設等)和環境溫度(約25℃或更高)有關。影響因素很多,計算比較復雜。

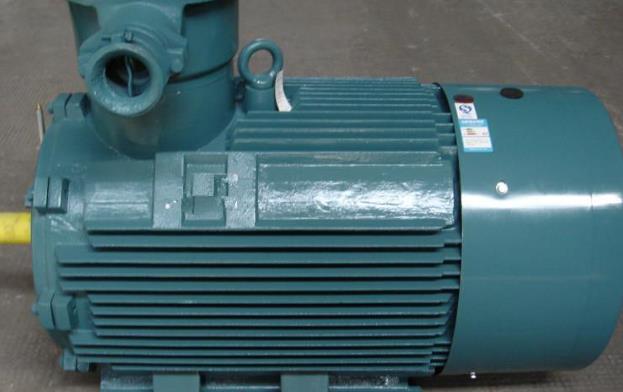

防爆電機

(1)1平方毫米銅電源線的安全載流量--17A。

(2)1.5平方毫米銅電源線的安全載流量--21A。

(3)2.5平方毫米銅電源線的安全載流量--28A。

(4)4平方毫米銅電源線的安全載流量--35A。

(5)6平方毫米銅電源線的安全載流量--48A。

(6)10平方毫米銅電源線的安全載流量--65A。

(7)16平方毫米銅電源線的安全載流量--91A。

(8)25平方毫米銅電源線的安全載流量--120A。

11kw防爆電機用多大電纜?正常使用情況下,11kw防爆電機應該搭載4平方的電纜,且需要注意的是,如果搭載電纜的距離較長,11kw防爆電機應搭配連接6平方的電纜。電纜的負載負荷基本上是相對恒定,不過也受及時使用環境等因素的局限。
