交流變頻電機型號及參數有哪些?常見型號有幾種?

文/ 發布于2020-06-03 瀏覽次數：10399

交流變頻電機的型號和普通變頻電機型號參數一樣。變頻電機都是使用交流電的三相異步電機,因此可以稱之交流異步電機,變頻電機的作工原理就是將輸入的不可控制頻率的交流電源轉換為直流電源,再將直流電源轉換為可以控制電流頻率的交流電供以使用。

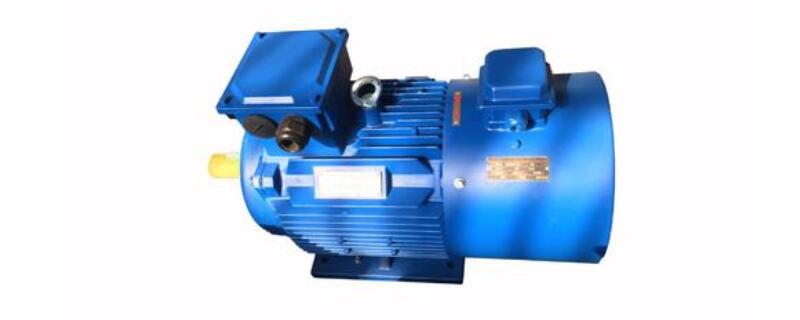

常見交流變頻電機型號及參數

交流變頻電機型號是便于使用、設計、制造等部門進行業務聯系和簡化技術文件中產品名稱、規格、型式等敘述而引用的一種代號。

1.變頻電機類型代號是表征電機的各種類型而采用的漢語拼音字母;

2.變頻電機特點代號是表征電機的性能、結構或用途,也采用漢語拼音字母表示;

3.變頻電機設計序號是指電機產品設計的順序,用阿拉伯數字表示。對于第一次設計的產品不標注設計序號,對系列產品所派生的產品按設計的順序標注;

4.變頻電機勵磁方式代號分別用字母表示,S表示三次諧波,J表示晶閘管,X表示相復勵磁;

5.交流變頻電機的鐵芯長度代號：S — 代表短機座 M — 代表中機座 L — 代表長機座;

6.交流變頻電機一般采用獨立風扇,獨立另接電源,其散熱風扇連接的是50Hz的工頻電源.

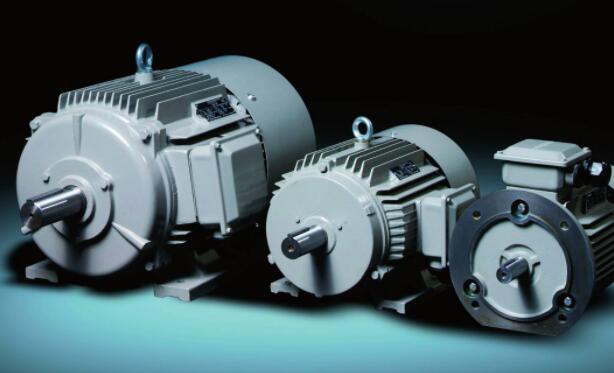

一般常見的變頻電機都是由YVP或者說YVF開頭。

1.YVF 為電磁調速電動機,是改變勵磁電流大小的方法來調節輸出軸力矩和轉速的一種調速電機。它可應用于恒轉矩負載的速度調節和張力控制的場合,更適合于鼓風機和泵類負載的場合。

2.YVF2為變頻調速三相異步電動機,是以變頻器為供電電源的變頻調速三相異步電動機。通過改變電源頻率實現平滑地調節電動機的轉速,達到節能和控制自動化的目的。

3.YVP變頻調速電機是變頻器驅動的電動機的統稱,全稱：YVP系列變頻調速異步電動機。實際上為變頻器設計的電機為變頻專用電機,電機可以在變頻器的驅動下實現不同的轉速與扭矩,以適應負載的需求變化。

4.YVP變頻調速電機有以下優點：

(1)效率高、節能顯著;

(2)調速平滑能在5-100HZ范圍內無級調速。

(3)低頻起動時力矩參負載沖擊小;

(4)起動電流小,不用附加起動設備;

(5)體積小、重量輕、安裝尺寸和Y系列相同;

(6)在風罩內裝有軸流風機,在各種轉速下,均有良好的冷卻效果;

(7)應用范圍廣,在50HZ以下可作恒轉矩運行,在50HZ以上可作恒功率運行;

(8)較電磁調速電機結構簡單,使用可靠,維修方便。

5.除了上述以外國內的變頻電機,還有YTP,YSPA, YP等。

常見的交流變頻電機的型號有很多,交流變頻電機的型號表示方式和常規電機的表示方式是一致的。目前的變頻電機采用的變頻電源基本都是交流電源,并且直流電機并不適合搭載變頻器使用,變頻電機的作用轉換是交流變直流變交流的模式。
